Diamond Dowel
CtresSoluciones
- - Soluciones/Incremento de resistencia en firmes
- - Repartidores de carga
SKU: 170511-1
Marca:
CTRES
Descripción:

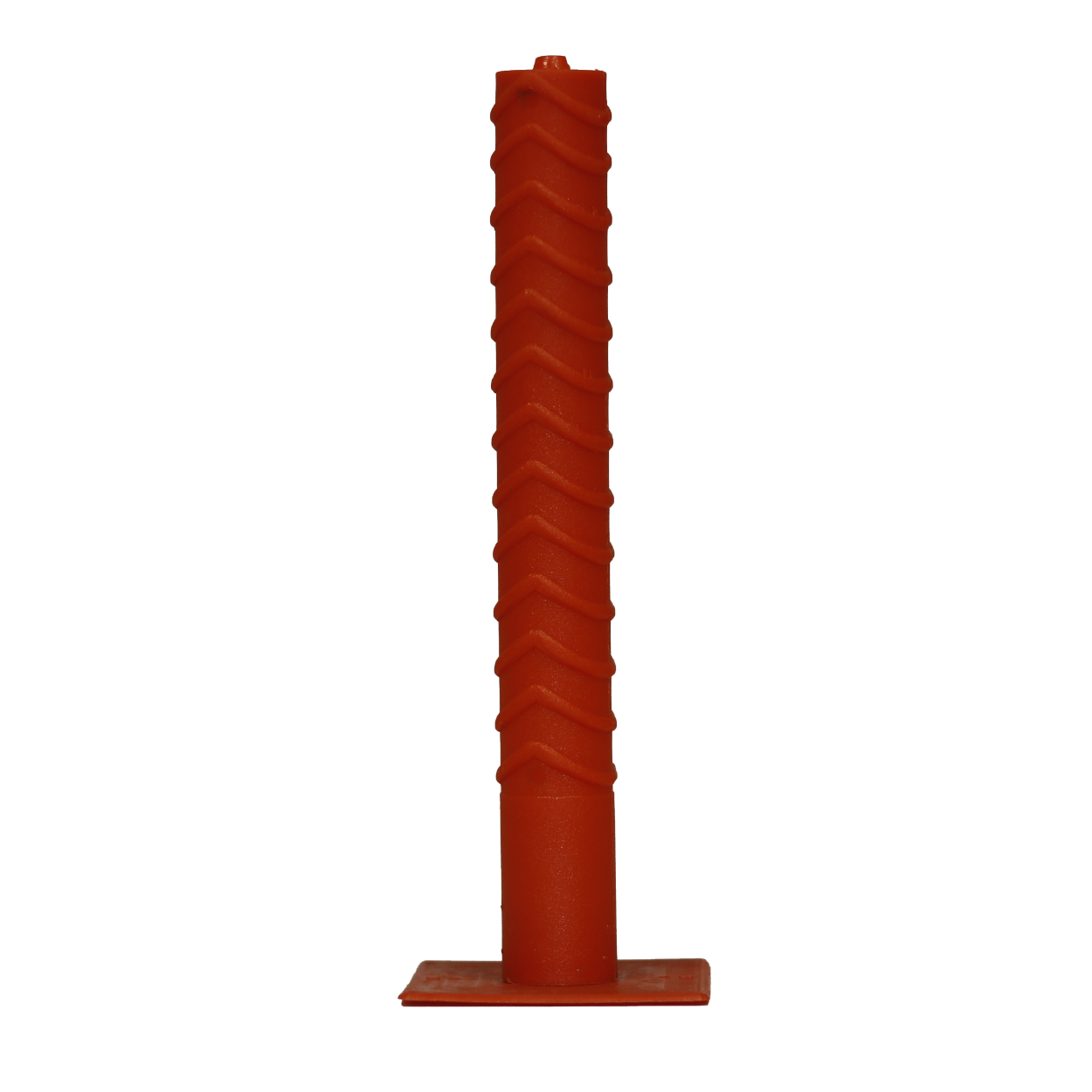

Flat Dowel es un sistema cuya finalidad es la de transferir las cargas en las juntas de los pisos y pavimentos de concreto.
Otro Nombre:
Diamond Dowel
Somos distribuidores Ctres en Monterrey, Saltillo, San Luis Potosí y Querétaro desde donde realizamos envíos a todo México.
Características
-
Garantiza una instalación más rápida y una alineación perfecta.
-
Elimina la perforación de las cimbras y la colocación de barras pasajuntas, a las que hay que alinear perfectamente además de engrasar para que no se adhieran al concreto.
-
Asegura una correcta transferencia de las cargas, permitiendo además un movimiento libre entre las losas cuando el concreto se expande y encoge.
-
Se eliminan las grietas producidas como resultado de la mala alineación de los pasajuntas redondos.
-
Proporciona un uso mas eficiente del acero y reduce los costos considerablemente.
-
Al no requerir perforar la cimbra esta se puede reutilizar un mayor número de veces.
Aplicación
- 1. Marque con una línea la cimbra al centro de la losa,así como los centros del Flat Dowel, generalmente a 30 cms., 45 cms. o 60 cms. de centro a centro.
- 2. Fije la funda de plástico con clavo en el caso de utilizar cimbra de madera o con pijas si se trata de cimbra metálica.
- 3. Se procede a colar el piso o pavimento de concreto.Se recomienda vibrar para que la funda de plástico quede perfectamente ahogada con el concreto.
- 4. Se procede a retirar la cimbra y a doblar los clavos para que queden a nivel de la cara del piso o pavimento de concreto.
- 5. Se inserta la placa metálica en la ranura de la funda de plástico, perforando el sello y empujando el espaciador vertical hacia la parte posterior. Procure no golpear con fuerza excesiva para insertar la placa metálica.
- 6. Se procede a colar la siguiente losa asegurándose nuevamente de que la placa metálica quede perfectamente ahogada en el concreto.
Rendimiento
Ficha Técnica
Descargar ficha técnica
